PT100三线制接法作用及测量电路

        PT100热电阻由纯金属铂制成,故称铂热电阻,是中低温区最常用的一种温度传感器,它的主要特点是测量精度高、稳定性好、可靠性高、使用寿命长。与此相比,热电偶则在高温区具有更加优异的表现,可测温度至高达2315℃。

        铂电阻温度系数为 3.9×10-3/℃,0℃时电阻值为 100Ω,电阻变化率为 0.3851Ω/℃。测量热电阻的电路一般是不平衡电桥,热电阻作为电桥的一个桥臂电阻,其连接导线也成为桥臂电阻的一部分,这一部分电阻是未知的且随环境温度变化,造成测量误差。为了消除连接导线电阻引起的测量误差,故采用三线制,将导线一根接到电桥的电源端,其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上,这样消除了导线线路电阻带来的测量误差。

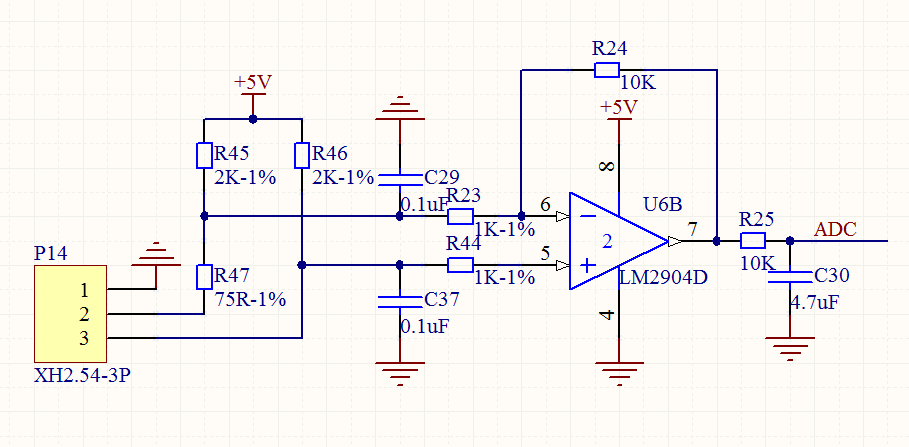

        PT100电路图


无线温度传感器(工业级PT100)
● 内置电池或外接5V电源供电
● 无线传输方式支持4G、NB、WIFI、LORA
● 支持所有传感器接口

【单片机-传感器】项目定制开发
