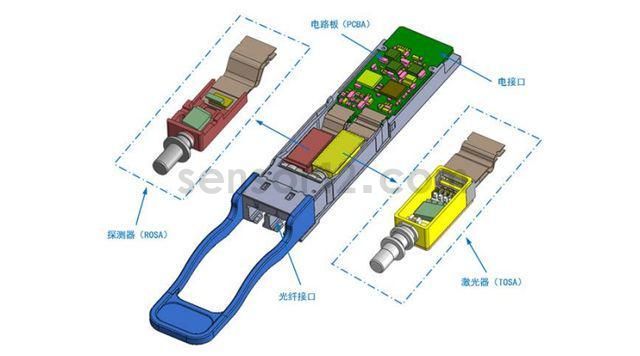

在AI服务器高速传输的链路中，光模块与LPO（线性驱动可插拔光模块）作为光电信号转换的核心，其内部光路的对准精度直接决定了信号的完整性与误码率。光模块底座作为承载光学芯片和精密电路的结构平台，其关键尺寸的管控至关重要。底座上的安装面平面度、管脚间距、定位柱直径、金手指区域的长度与宽度等二维尺寸，若出现微米级的偏差，都可能导致贴片偏移、引脚虚焊或光路耦合效率下降。因此，企业严格把控这些尺寸，本质上是在为高速信号的稳定传输提供物理层面的保障。
针对底座这类精密五金件的大批量、多尺寸检测需求，QM系列一键闪测仪的技术特性与我们的生产过程高度契合。以下结合该仪器的具体性能，阐述如何在实际工序中实现高精度测量并提升整体检测效率。
一、 解决传统检测痛点：多尺寸一次测量，提升来料质检效率
光模块底座通常包含多个关键尺寸：定位柱的直径与高度、底面的长宽轮廓、安装孔的位置度、以及各特征之间的相对距离。传统使用卡尺或二次元影像仪的手动测量方式，往往存在对焦慢、取点难、效率低的问题，仅能进行抽检，难以满足大批量生产的质量控制需求。

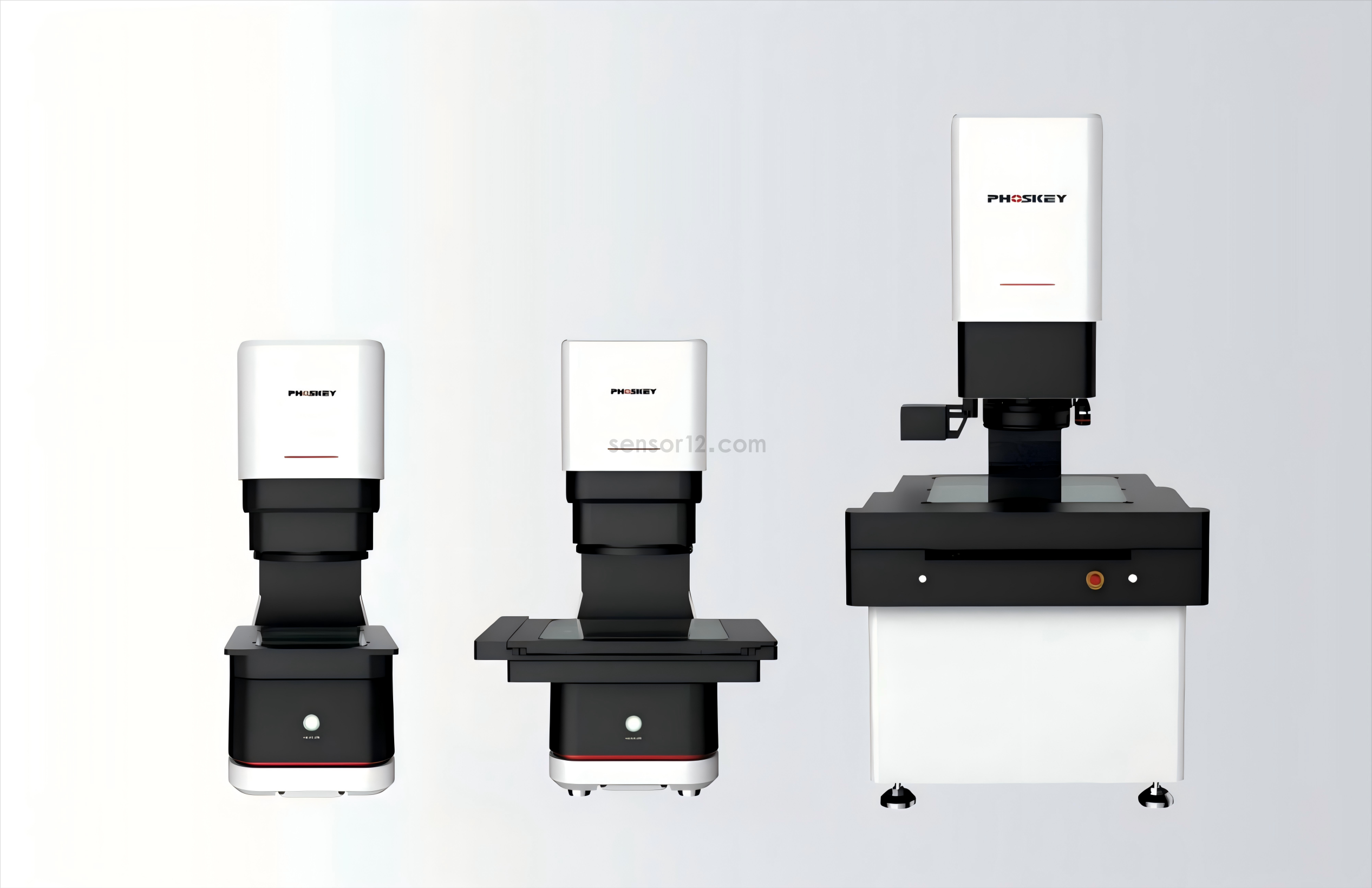

QM系列闪测仪的核心优势在于其大视野双远心光学系统与2000万像素CMOS工业相机的组合。双远心镜头确保了在整个视野范围内成像无畸变，即便底座处于载物台上的不同位置，测量精度也能保持一致。在来料检验环节，我们只需将多个底座随意摆放在载物台上，仪器基于自动模板匹配功能，能够自动识别每个工件的位置与方向，在3-5秒内一次性完成所有底座的多个尺寸测量，单次可测量的特征数量高达5000个，可同时测量多达1000个工件。这种“任意摆放、批量测量”的能力，将传统抽检转变为高频次全检，显著提升了来料品质的把控力度。
二、 攻克高精度难题：亚像素算法保障微米级公差
光模块底座的特征尺寸公差往往在±10μm甚至更严。传统的视觉测量在面对金属切削边缘的毛刺、倒角反光时，容易出现边缘提取不准确的问题。QM系列通过硬件与算法的结合解决了这一难题。
在硬件层面，仪器配备了0.005亚像素级边缘提取算法，能够精确锁定被测物的真实边界，而非模糊的过渡带。针对镀金或镀镍底座表面的高反光特性，QM系列搭载了可编程环形光源与同轴光，通过调节不同角度的光照组合，有效抑制金属反光干扰，清晰呈现特征边缘。
在精度表现上，QM系列一键闪测仪在高精度测量模式下，重复精度可达±0.5μm，整体测量精度可稳定在±1μm以内。这意味着在检测直径仅0.3mm的定位柱或间距0.5mm的引脚时，仪器能够可靠地区分合格与不合格品，避免了因尺寸误判导致的装配问题。
三、 智能化数据管理：CAD比对与SPC分析驱动工艺优化
QM系列闪测仪在数据交互与智能化方面的设计，为生产过程的持续改进提供了支持。
首先是CAD图纸导入与比对功能。在新产品导入阶段，我们可以直接将底座的工程图纸（DXF格式）导入系统，仪器会自动生成检测程序，提取图纸中的理论尺寸与实际测量值进行比对，直观地标注出超差部位。这极大缩短了新产品检测方案的开发周期。

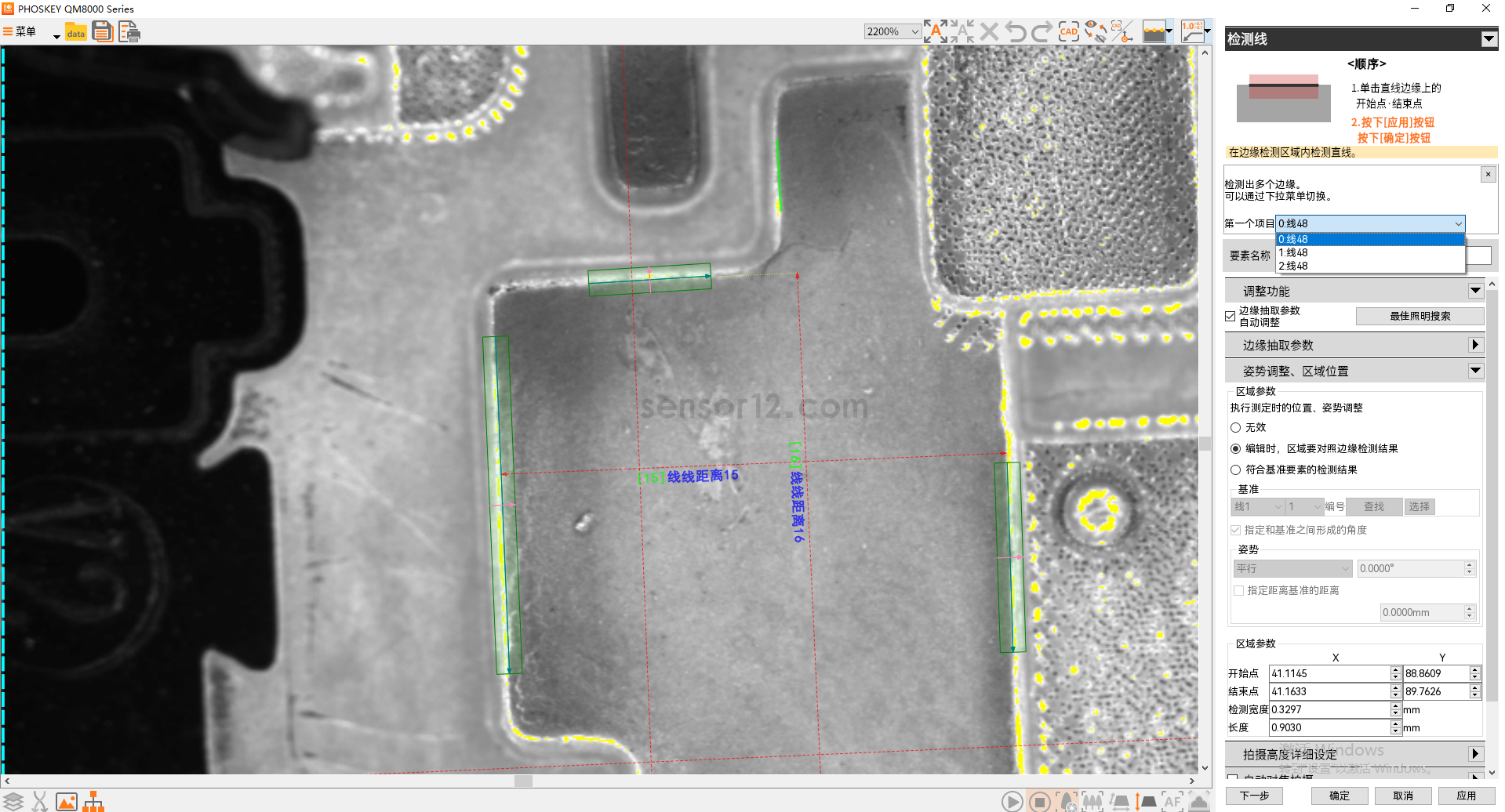

其次是AI智能抓边技术。针对CNC加工后底座边缘可能存在的微小毛刺，QM系列内置的AI大模型与100+AI应用算子能够智能识别并过滤掉毛刺干扰，精准抓取有效轮廓。这保证了测量数据的真实性与可重复性。

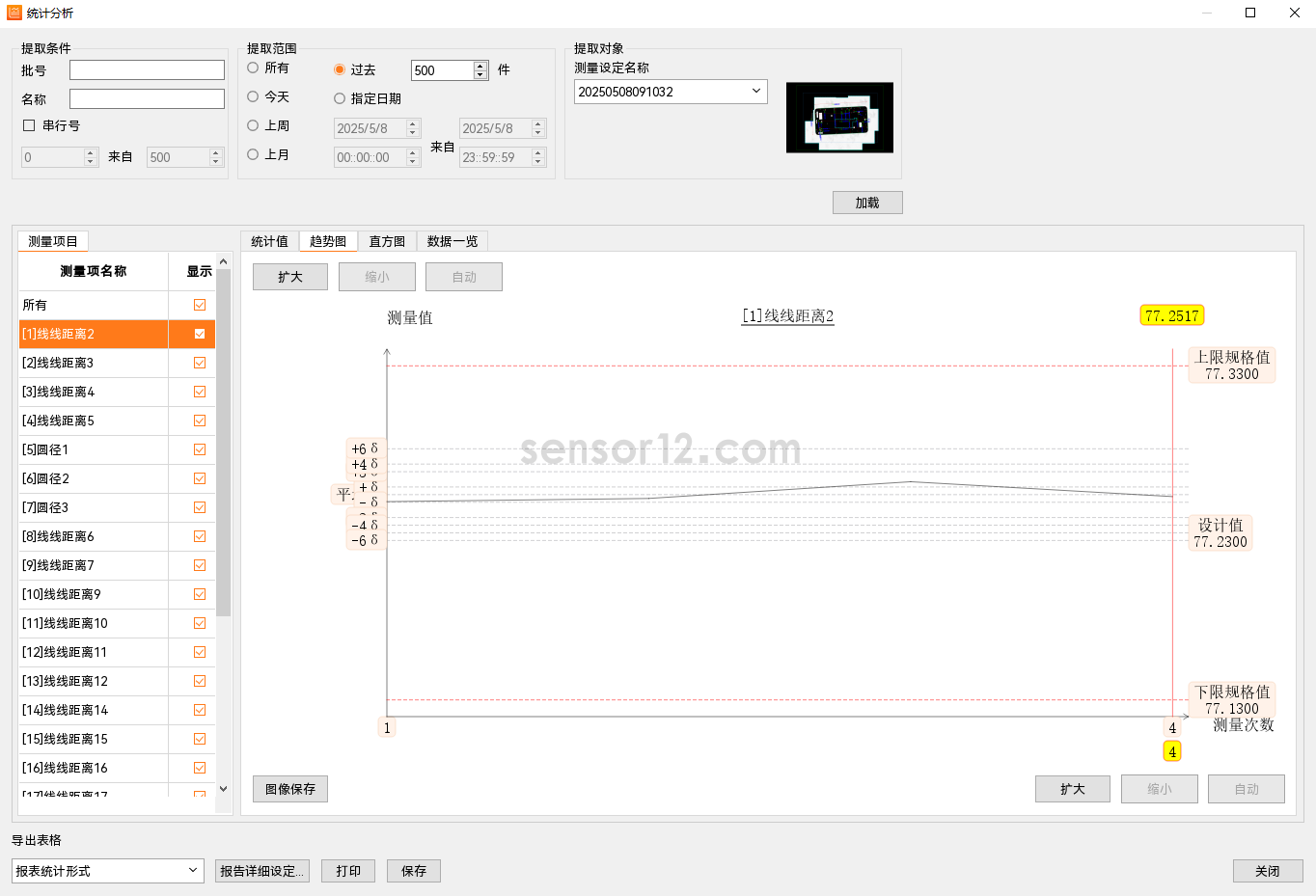

最后是一键式数据管理与SPC分析。每次检测完成后，数据自动存储，并可一键导出包含Z大值、最小值、平均值、极差和CPK（过程能力指数）的详细报告。我们可以通过分析这些数据，观察底座尺寸的波动趋势。例如，若发现定位柱直径均值出现系统性偏移，即可及时反馈给前道CNC工序检查刀具磨损情况，将质量管控从事后拦截转变为事前预防，真正实现用数据驱动工艺优化。
在光模块制造迈向更高速率的时代，每一个微小尺寸的精准控制都关乎最终产品的性能与可靠性。QM系列一键闪测仪凭借其±1μm的高精度、0.5μm的重复精度、3-5秒的极速测量以及AI智能化边缘提取能力，契合了光模块底座大批量、多尺寸的检测需求。它不仅解决了传统测量方式效率低、易出错的痛点，更通过全自动化测量与数据统计分析，推动了我们产线质量控制能力的全面提升。将这样的精密检测工具深度融入生产流程，正是我们确保每一只光模块都能在AI服务器中稳定运行的技术保障。
