位移传感器的分类

       根据工作原理及应用,常见的位移传感器可以按如下方式分类:

1、可变电阻式位移传感器

直线位移传感器

       可变电阻式位移传感器一般为接触式位移传感器,由固定部件和活动部件两部分组成。传感器安装时将活动部件与被测物体表面接触或连接在一起,被测物体移动时会带动传感器活动部件移动,通过计算传感器电阻变化进而获被测物体的位移。

       常见的可变电阻式位移传感器直线位移传感器、拉杆式位移传感器等。

       可变电阻式位移传感器的优点是工作可靠,精度比较高,能满足常用的应用要求,缺点是对安装条件要求高。

2、LVDT式位移传感器

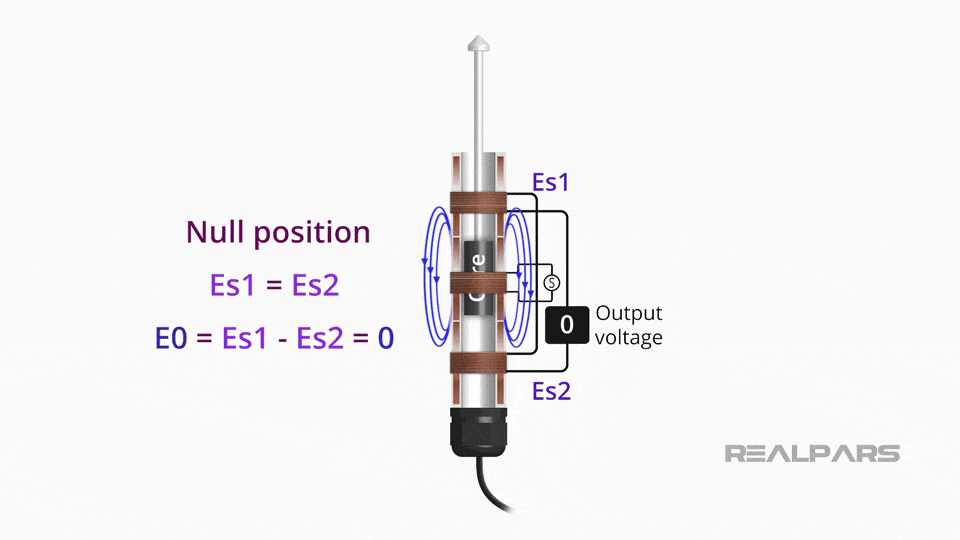

       LVDT(Linear Variable Differential Transformer),即线性可变差动变压器或线性位移传感器。传感器由三个高密度玻璃填充线圈组成,初级线圈位于中心,另外两个是相同的次级绕组。LVDT的工作原理是,向初级线圈施加连续的交流电,然后在次级线圈中产生感应电流和电压,通过观察电压输出的增加或减少及其负值或正值来确定被测对象移动的方向和距离。

       LVDT式位移传感器的优点是精度高,且传感器的固定部件和活动部件之间无机械摩擦,所以在理论上具有无限的机械寿命。缺点是LVDT也是接触式,需要考虑安装条件。

3、超声波位移传感器

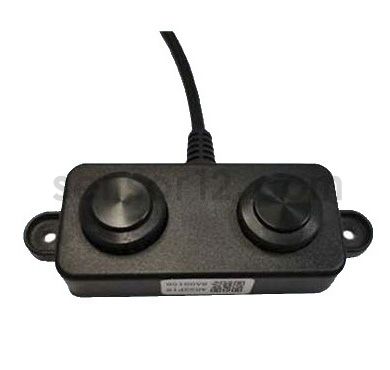

超声波传感器

       超声波传感器的工作原理是通过发射超声波并接收其反射回来的回波,经过计算获得传感器与被测目标物体之间的距离。

       超声波位移传感器的最大优势是非接触式,容易安装,而且不受被测物体表面温度高、受污染、是否透明等因素影响。

4、激光测距传感器

激光测距传感器

       激光位移传感器的工作原理是基于光的三角测量法。其工作过程是,传感器的激光发射器以某一角度从镜头发射出激光射向被测物体表面,而物体的表面会出现一系列反射的情况,其中一束光线会从另一角度反射回激光位移传感器中而形成光斑。被测物体表面与激光发射点的距离不同,传感器所接收到反射光线的角度也不同,这时候就可以根据反射光线的角度来计算传感器距被测物体的距离。

       激光测距的优点是非接触、重复性好、精度高,可达微米级。

5、编码器位移传感器

拉绳位移传感器

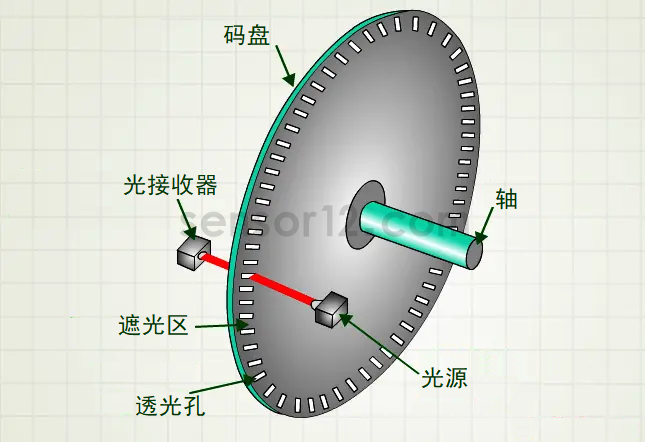

       编码器位移传感器应用多是拉绳式位移传感。编码器式位移传感器是基于光学原理测量位移的。它主要由光源、光束分离器、码盘、光接收器和信号处理单元等组成。当码盘发生旋转时,光束分离器将根据码盘上的编码图案调制出一系列光束,这些光束经过光接收器转换成电信号,最后由信号处理单元进行解调并转换成位移信息。

编码器

       编码器式位移传感器具有高精度、高分辨率、抗干扰等优点,能够在较为恶劣的环境下稳定工作。。
