无线磅秤的工作原理

无线磅秤由称重传感器和无线传输单元组成。

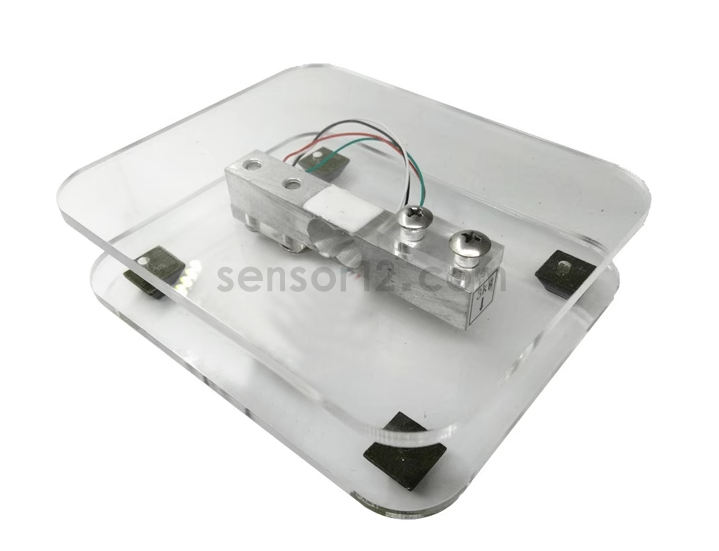

称重传感器

无线磅秤

       称重传感器是一种能够将重力转变为电信号的装置,是电子衡器的一个关键部件。称重传感器的测量采用应变式原理,应变片被固定在弹性体上。外力的作用导致弹性体产生形变,在弹性体上的应变片随之产生形变。由于应变片外部形状的变化,其电阻值也会相应发生变化。左上角和右下角应变片被压缩,电阻薄膜变短,阻值变小。右上角和左下角应变片被拉伸,电阻薄膜变长,阻值变大。对于每只称重传感器,至少4个应变片被连接在一起组成一个惠斯通电桥。当传感器受力导致应变片电阻发生变化时,电桥不平衡。 在激励电压不变的情况下,输出信号的大小与传感器受力成正比。

无线磅秤

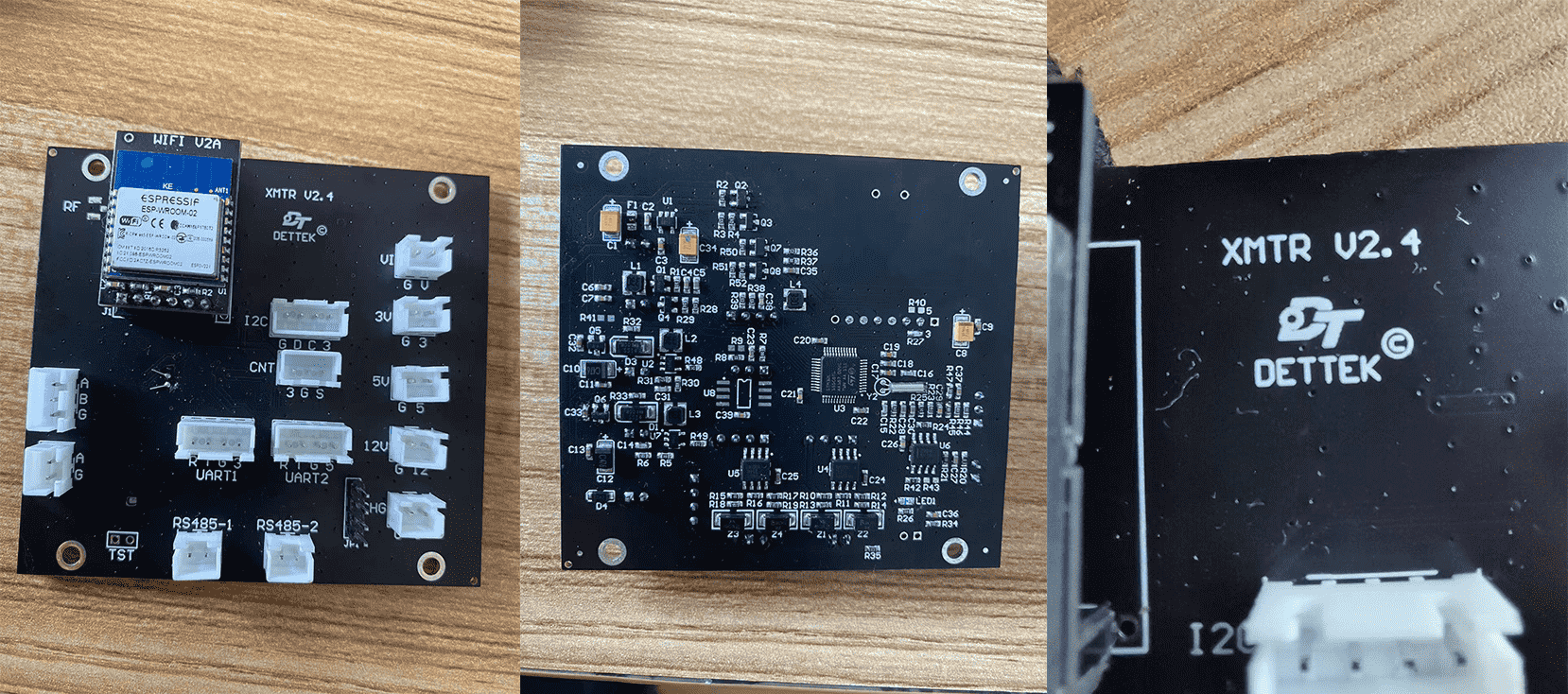

无线传输单元

无线磅秤

       无线传输单元,也称无线物联网控制器,作用是连接采集称重传感器,对信号进行采集、滤波、放大处理后,转换成数字信号,通过无线方式发送到远程云服务器。无线物联网控制器的通讯方式支持WIFI、4G、NB、GPRS、LORA等多种网络,数据传输稳定,测量准确,抗干扰能力强,可以适应诸多环境。

          无线物联网控制器的另一个重要特点是超低的待机功耗,最低可达2uA,内置5000mAH电池供电时,续航时间可将近一年。而且支持移动端查看数据,自定义服务器等功能,可以满足大部分项目需求。


如果需要给传感器增加无线传输功能,可以通过增加无线物联网控制器实现。
● 内置电池或外接5V电源供电
● 无线传输方式支持4G、NB、WIFI、LORA
● 支持所有传感器接口
