PTC热敏电阻是一种基于具有高正温度系数(PTC)的特殊半导体陶瓷材料的温度相关电阻。在室温下，它们的电阻值相对较低，但当它们被外部热源加热到一定温度(居里温度)以上时，电阻会明显增大。由于这种独特的特性，PTC热敏电阻被用于保护元件和设备免于过热。
电机保护传感器是一种具有特殊设计形状的PTC温限传感器，可以直接安装在电机的绕组(定子侧)内。
PTC热敏电阻的应用：晶体管电路的过温保护
作为一种简单方便的方法，PTC热敏电阻可以用于保护晶体管电路免受环境温度的升高或晶体管本身产生的热量的影响。
在下图所示的晶体管放大器电路中，高于额定温度的温度可能会降低晶体管的特性。
此类电路的PTC热敏电阻可检测环境温度的升高并进入高电阻状态。结果，晶体管的基极发射极电压下降，晶体管切断负载电流。当环境温度回到正常水平时，PTC热敏电阻返回到原来的低电阻状态。
图片来源：TDK
PTC热敏电阻的应用：功率半导体器件的过温保护

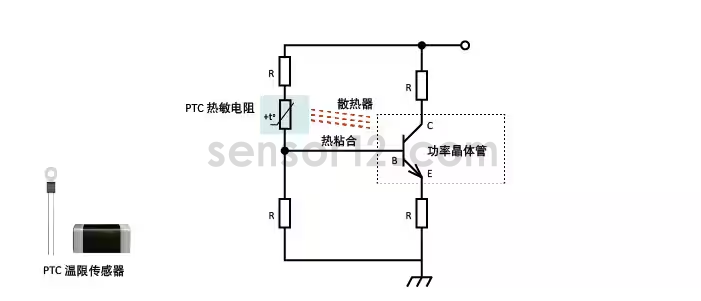

下图是过温保护电路的一个例子，其中的PTC热敏电阻被热粘合到散热器上。超过一定温度时，PTC热敏电阻的电阻显著增大，功率晶体管的基极电压下降。结果，集电极电流减小，发热被抑制，从而保护功率晶体管不过热。
图片来源：TDK
PTC热敏电阻的应用：单相/三相感应电机的过温保护
单相和三相感应电机在工业设备等许多电子设备中使用，它由防止过电流和过热的保护装置组成。特别是，PTC热敏电阻作为电机保护传感器使用，用于防止电机过热。如下图所示，将三个电机保护传感器热粘合到电机(定子侧)的绕组上后，可以实现高度可靠的保护。PTC热敏电阻升到一定温度时，跳闸单元（自动电路断路器）会启动，切断电源。
图片来源：TDK
文章来源：TDK
