位移传感器的工作原理与优缺点比较

1、涡电流式位移传感器

一套完整涡电流式位移传感器系统包括探头及探头所带的电缆、延伸电缆、前置器三部分组成。

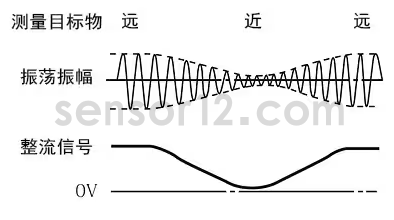

涡电流式位移传感器的工作原理高频交流电流过传感器探头中的电磁线圈。电磁线圈产生的磁场在导电测靶中产生电涡流，从而改变线圈的交流电阻。这个变化阻抗由电子线路解调出与测靶和传感器之间的距离成正比的电信号。

2、光电式位移传感器

光电位移传感器高精度、非接触、响应快、测量范围宽且维护成本低，但受环境因素影响大，安装要求高，反光率、光源寿命有限，信号噪声大，需选型时注意。

3、超声波式位移传感器

超声波传感器的工作原理是，发射器发射出短促的高频声波，其频率在 23 kHz 和 40 kHz 之间，当这个声波脉冲遇到物体时一部分会被反射回接收器。通过测量传感器发出和收到超声波信号的时间间隔，可以用以下公式计算出与物体的距离。

距离 = 0.5 * 时间间隔 * 音速（每秒 343 米）

4、激光式位移传感器

与超声波传感器原理类似，只不过激光式位移传感器利用的是光线。光从传感器发射后传播到物体，然后光线从物体反射回传感器，传感器计算光线往返物体所用的时间来确定距离。

5、接触式位移传感器

正如其名，接触式位移传感器通过将接触件直接接触到检测物体来测量位置。

接触式位移传感器是最成熟的位移传感器，特点是精度比较高，测量结果线性好，结构简单，工作稳定可靠，性价比高，能满足常用的应用要求。而且由于电阻式位移传感器是电位器的分压器原理，它不会因为温度变化会引起阻值的变化而影响到测量结果。
