目前市场上大概有两种称重传感器。一种是4条线的全桥称重传感器，另外一种是3条线的半桥称重传感器。这里说的全桥和半桥，指的是传感器身上的电阻应变片组成的桥。我们这里说说半桥称重传感器。

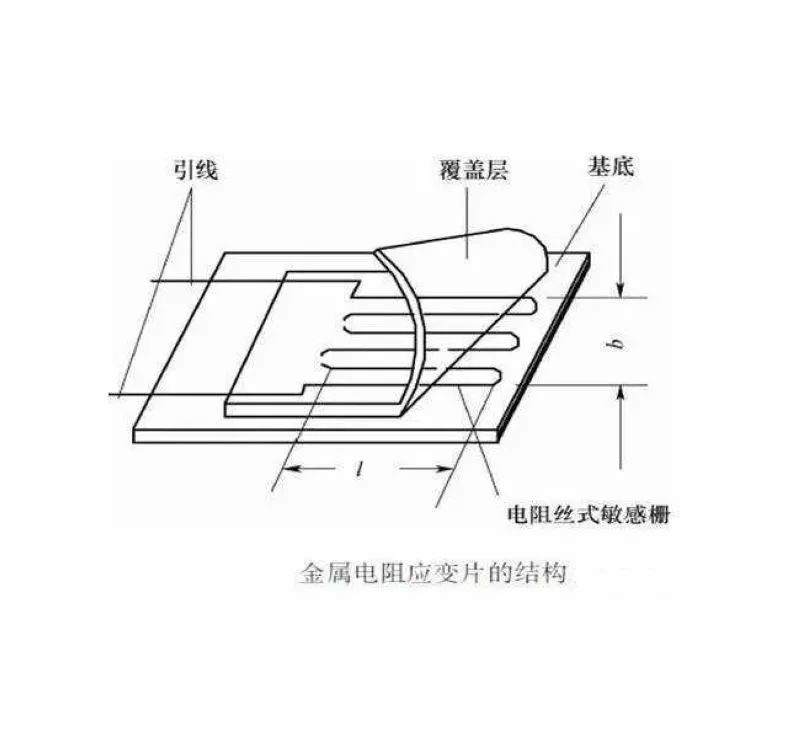

半桥称重传感器是由敏感栅等构成用于测量应变的元件－应变片。
半导体应变片是用半导体材料制成的，其工作原理是基于半导体材料的压阻效应。压阻效应是指当半导体材料某一轴向受外力作用时，其电阻率发生变化的现象。应变片是由敏感栅等构成用于测量应变的元件，使用时将其牢固地粘贴在构件的测点上，构件受力后由于测点发生应变，敏感栅也随之变形而使其电阻发生变化，再由专用仪器测得其电阻变化大小，并转换为测点的应变值。

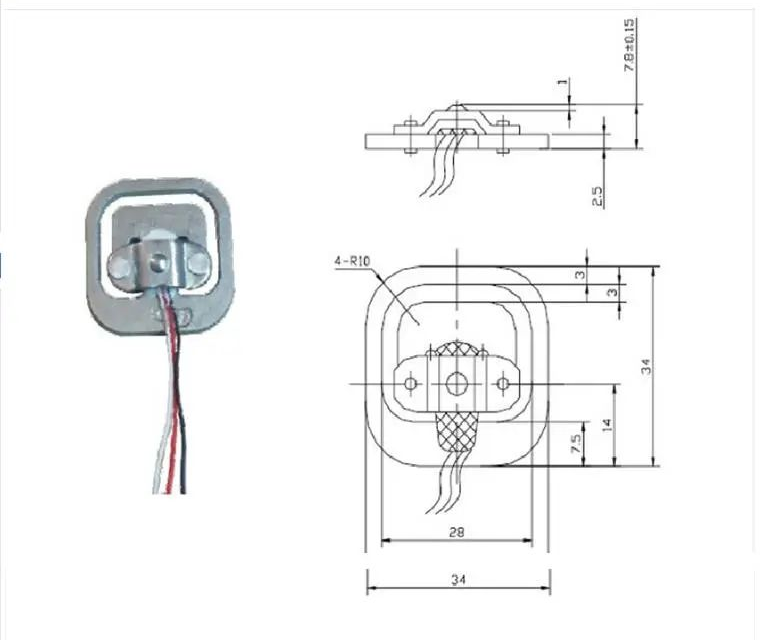

半桥称重传感器的内部有2个电阻应变片，引出3条线，实际上组合的是一个半桥。这3条线的颜色分别是红、黑、白，其中，红色是电阻应变片中间引出的。
HX711是一款专为高精度电子秤而设计的24位A/D转换器芯片，其内部由放大器和ADC模数转换器组成。它有2个通道，其中，A通道的放大倍数为128或者64，B通道的放大倍数为32，ADC精度是24位。我们一般把传感器连接到A通道。

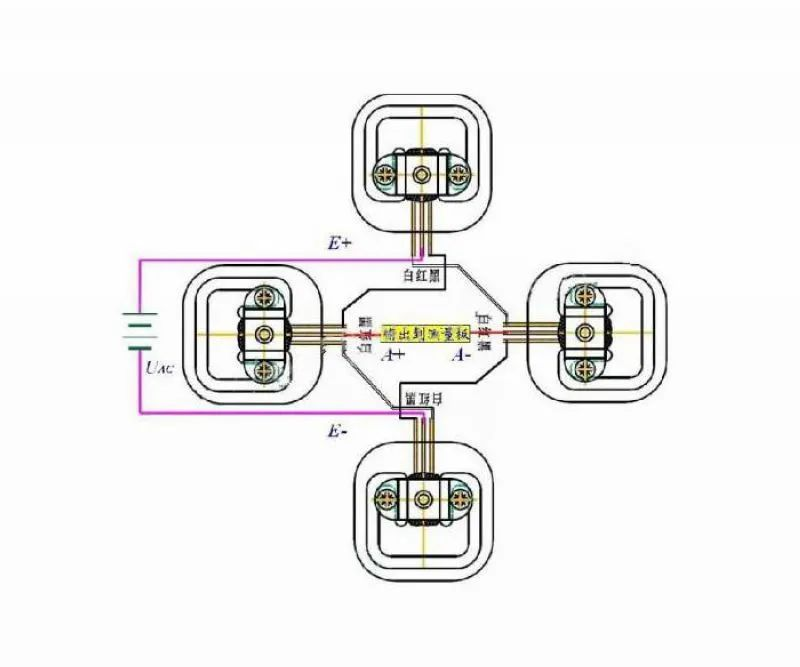

HX711与半桥称重传感器的连接方式如下图所示：
