感应器传感器一般指非接触、感应式接近传感器,它可以代替接触式、机械式限位开关,用于监测物体的运动状态,控制机械设备的行程及限位保护。
感应器传感器根据工作原理,可以分成如下几类:
1、光电式接近传感器
光电传感器由一个发射器光源(发光二极管,激光二极管)和一个用于检测光线光电晶体管接收器及检测电路组成。当物体接近传感器时,光束被遮挡、反射或散射,从而产生电信号。
光电检测方法具有精度高、反应快、非接触、结构简单、可靠性高等优点,因此在检测和控制中应用非常广泛,比如自动出水的水龙头。

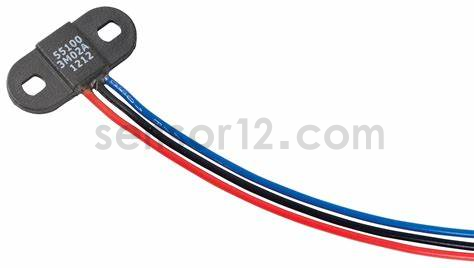

2、磁感式接近传感器
磁感式接近传感器的工作原理是磁场感应原理,它通过检测磁场来判断物体距离的传感器。当金属物体靠近传感器时,磁场发生变化,从而产生电信号。
磁感式接近传感器只适用于检测金属物体。霍尔传感器就属于磁感式接近传感器。
3、超声波式接近传感器
超声波式接近传感器是通过超声波原理来检测物体距离的一种传感器。它发射超声波信号,当信号遇到物体时,会产生回波信号,并计算所需时间来判断物体的距离。超声波式接近传感器适用于短距离测量、精度高、不受环境影响等场景。
超声波式接近传感器最典型的应用就是汽车的倒车雷达。
4、电容/电感式接近传感器
电容/电感式接近传感器由高频振荡电路、检波电路、放大电路、整形电路及输出电路组成。
电容式接近传感器内部一般包含两个电极板,当通电的时候,两个电极板直接回产生电压,构成电容器,此时任何进入电压范围内的物体的会改变电极板间的电容。
电感式接近传感器基于电磁感应的原理运作。它由一个带有线圈的铁芯和装在铁芯上的两个电极组成。当金属物体或目标接近传感器时,就会改变磁场,导致电流在电极之间产生变化,从而驱动输出信号。
电容/电感式接近传感器的被测物体只能是金属导体。
