LVDT（Linear Variable Differential Transformer），线性可变差动变压器或线性位移传感器。
LVDT 的结构

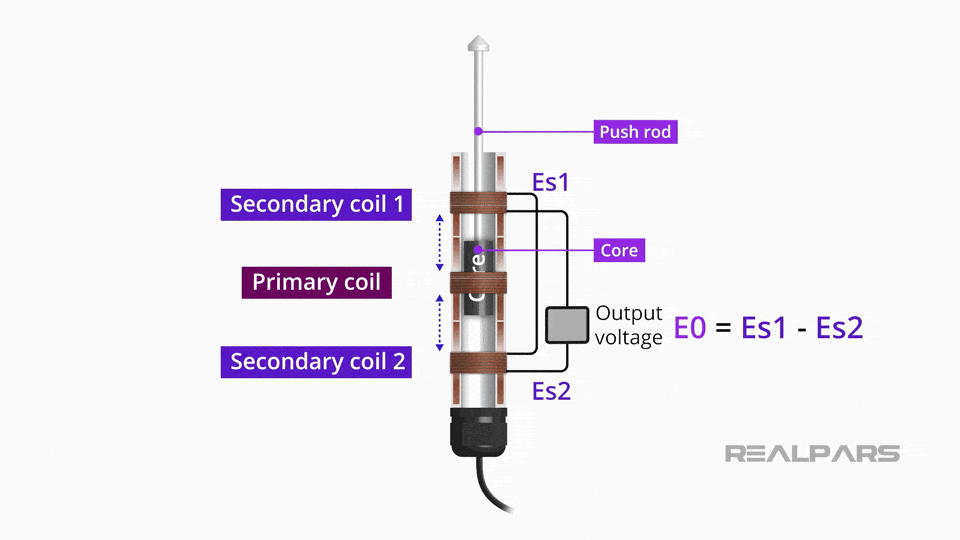

LVDT 由三个高密度玻璃填充线圈组成，缠绕在一个非磁性的中空绝缘管上。初级线圈位于中心，另外两个是相同的次级绕组，位于与初级线圈相等的距离。传感器名称的差动就是因为这两个次级线圈处于相反相位。
它们相互 180 度异相并串联连接，从而输出的信号就是这两个绕组中的电压之差。
在剖面图上还可以看到一个圆柱形的软铁芯，它是铁磁性的，对磁化非常敏感。中心部件连接到沿管滑动的推杆，推杆连接到被测物体以测量其位移。
LVDT 的工作原理
LVDT的工作原理是，向初级线圈施加连续的交流电，产生我们所说的初级励磁和变化的磁场。这种初级激励与次级线圈相互作用，然后在次级线圈中产生感应电流和电压。
LVDT的工作原理
当铁芯在死区时，也称为零位，每个次级线圈的感应磁通量相等。由于它们彼此相差 180 度，因此相互抵消，输出电压为零。此特性用于校准 LVDT 传感器。
随着铁芯从零位移动，净感应电压发生变化。当向上移动时，上次级绕组上的感应磁通大于下次级绕组上的感应磁通。这导致正输出电压。当向下移动时，上次级绕组上的感应磁通小于下次级绕组上的感应磁通。这导致负输出电压。这些特性，可以通过观察电压输出的增加或减少及其负值或正值来确定被测对象移动的方向和距离。
