使用MATLAB建立一个simulink仿真工程，利用simulink里面的模块分别读取不同的波形。

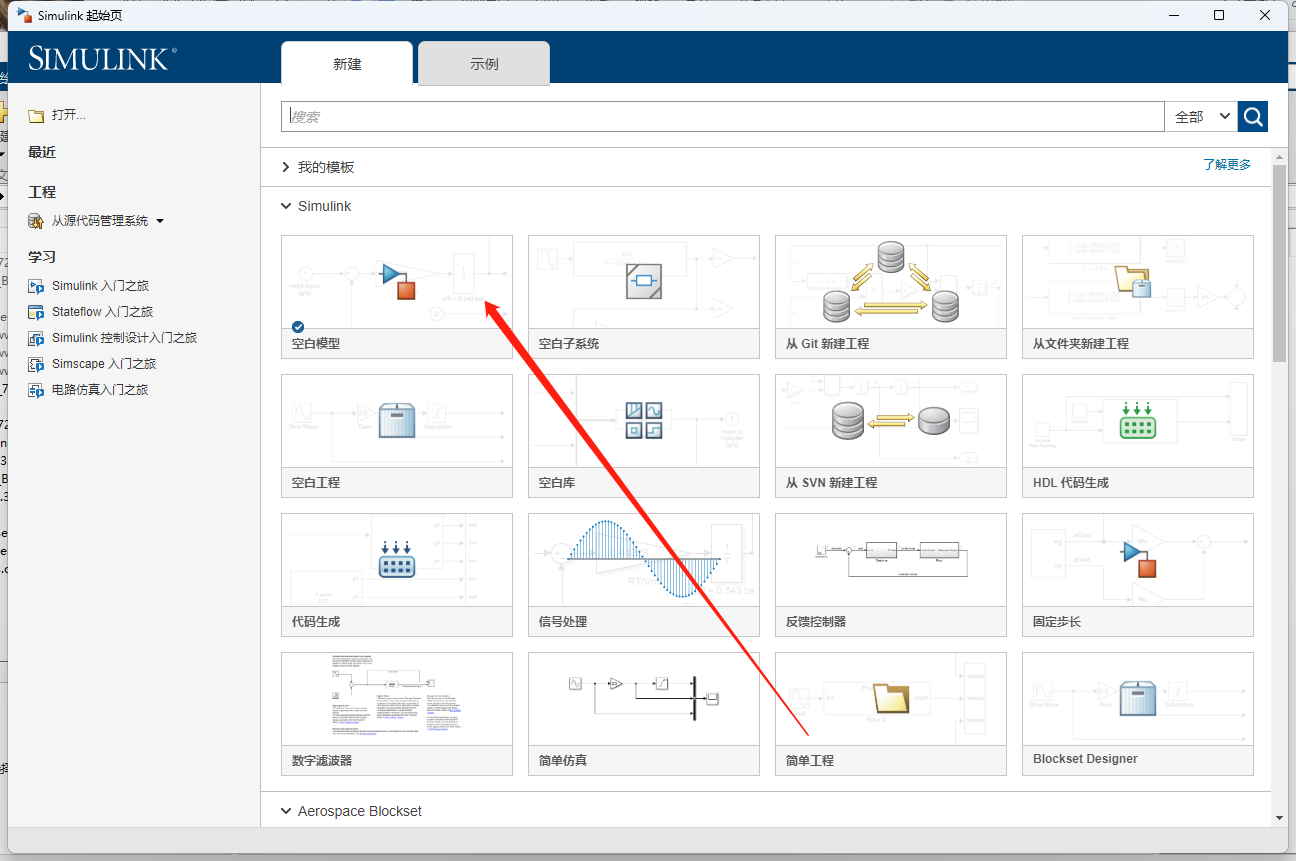

1、打开MATLAB，建立simulink空白模板。单击simulink
2、再打开的新窗口中选择空白模型。

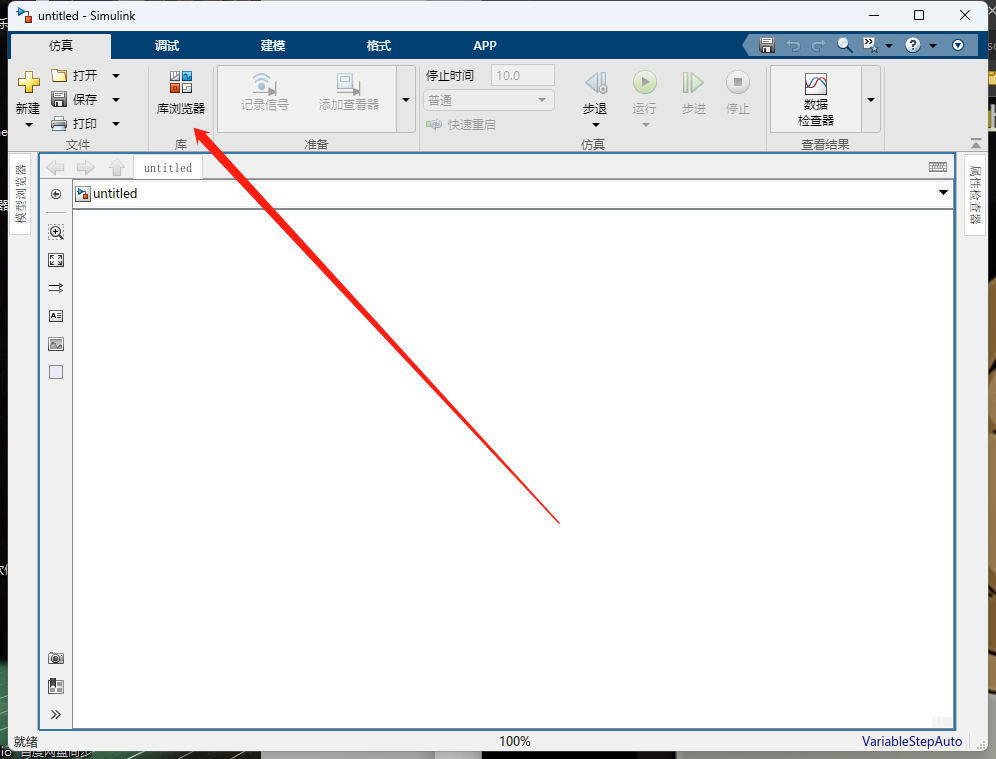

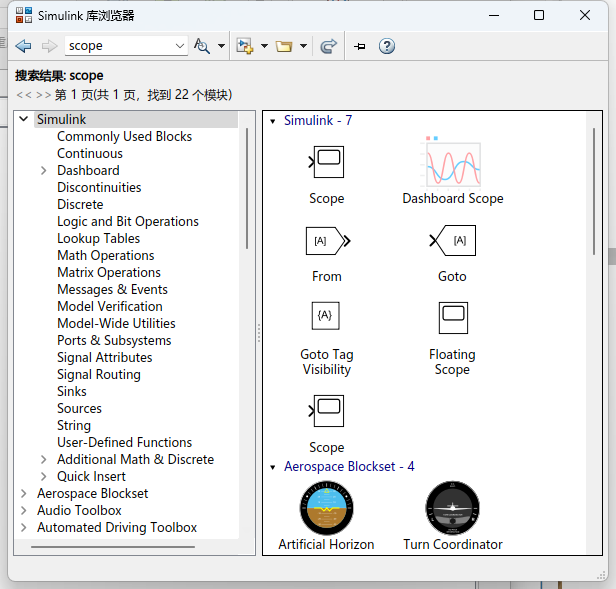

3、在新窗口点击库浏览器，搜索示波器模块scope。

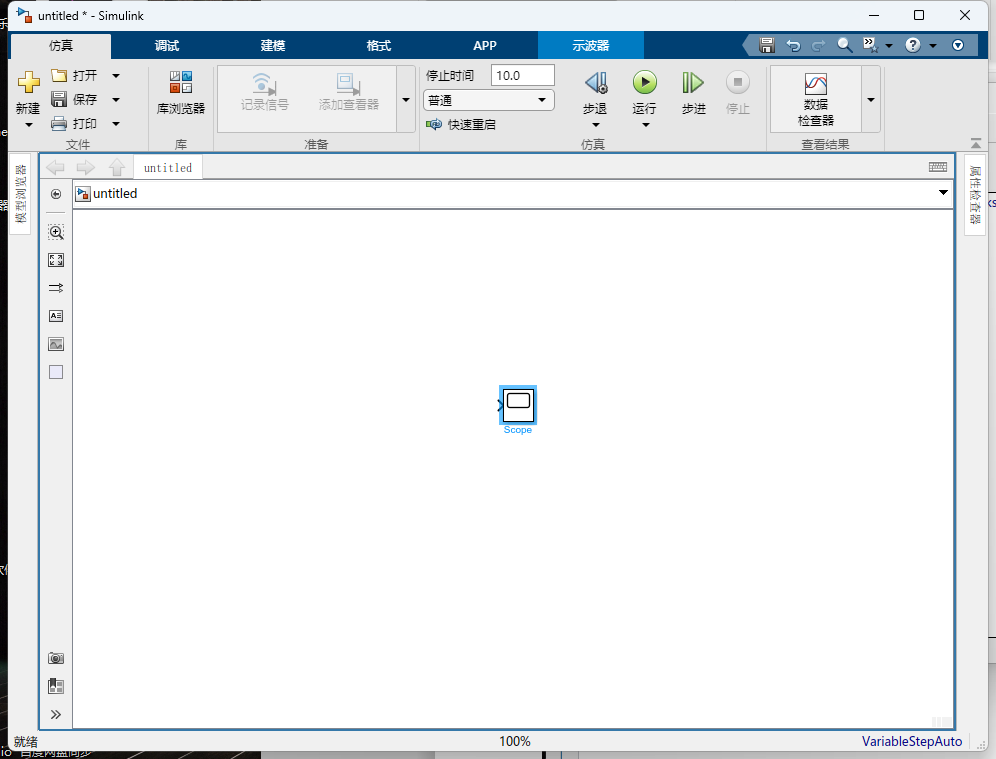

4、将示波器模块拖拽到空白模型界面。

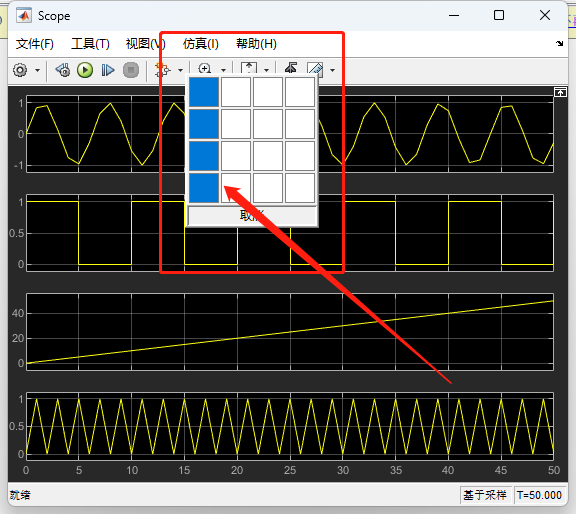

5、双击示波器模块打开示波器模块的参数设置。将示波器的采集变成4。

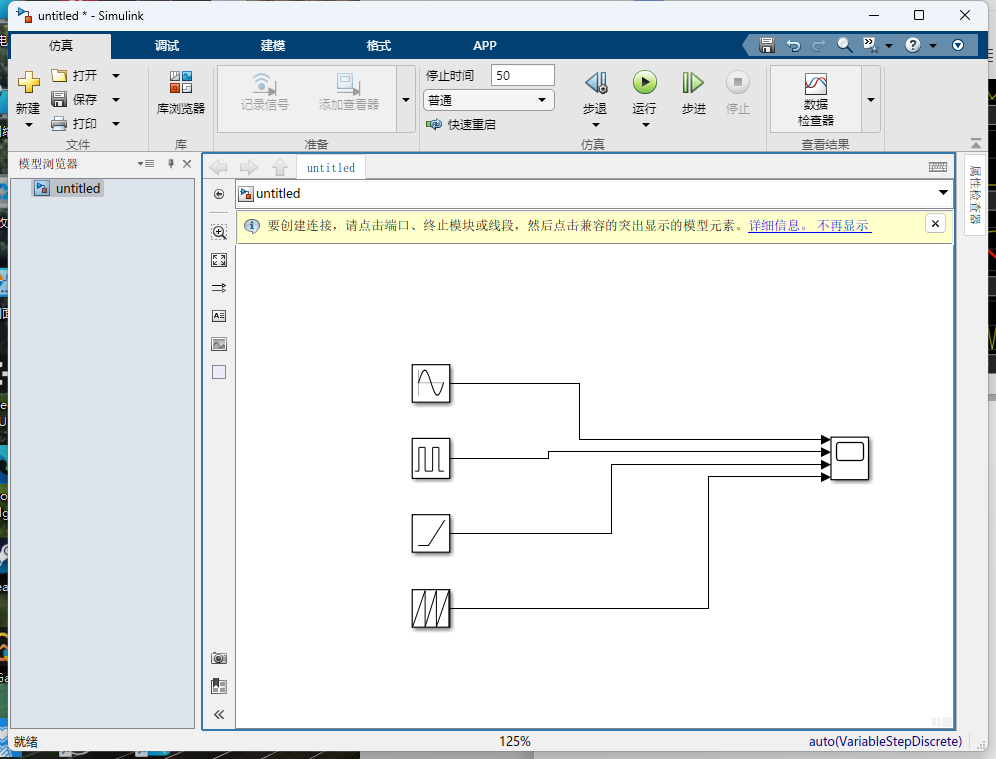

6、随后在库浏览器中将不同的波形添加到空白模板中。

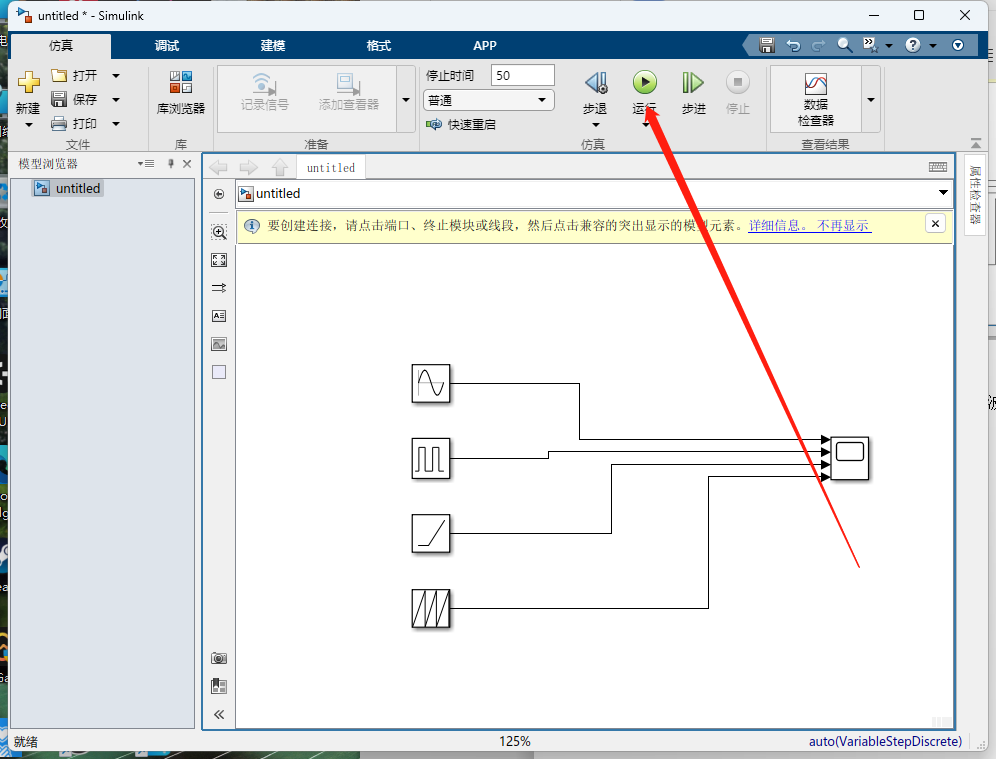

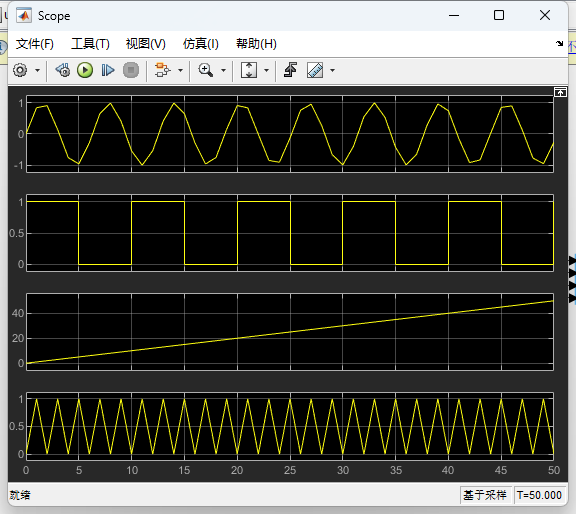

7、点击运行后双击示波器模块即可查看不同的波形。

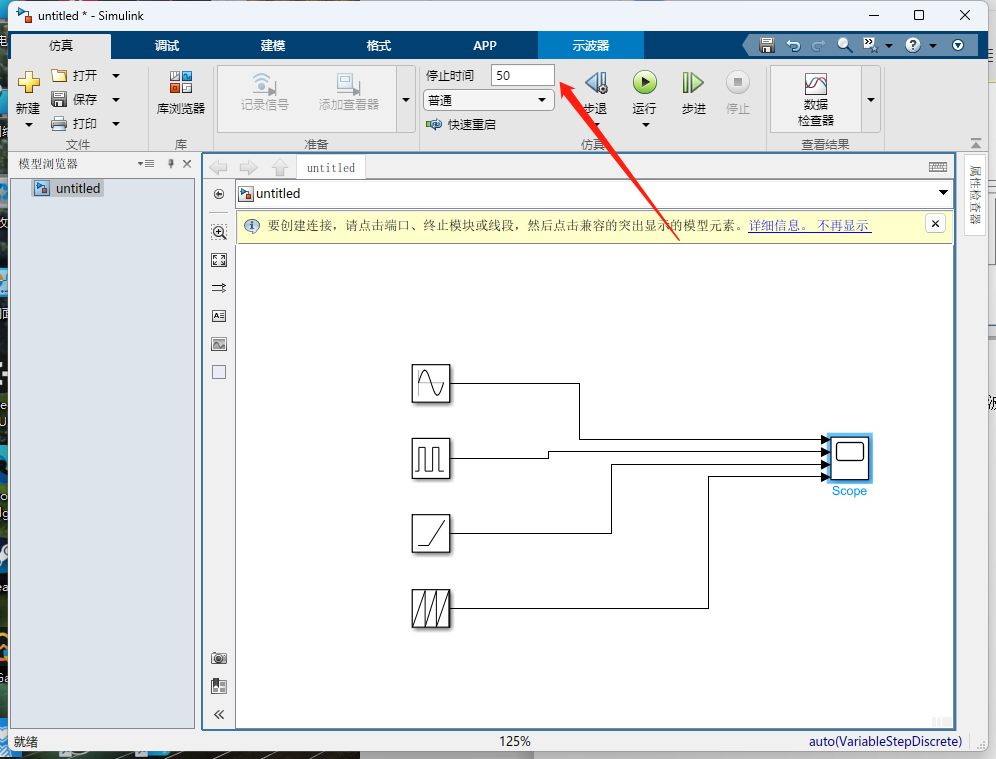

8、可以修改波形的持续时间，现在是50。
