Modbus与485的区别

RS485

       RS485又称EIA/TIA-485。RS485总线是硬件上的概念,在7层OSI参考模型中属于物理层的标准,与之类似的还有UART、RS232、RS422等物理层标准。

       RS485标准是由电信行业协会(TIA)及电子工业联盟(EIA)联合发布,规定了2线、半双工、差分信号传输,+2V~+6V 表示“0”,-6V~- 2V 表示“1” 。

       基于RS485物理层的协议不只有Modbus,还有Profibus、DMX等协议。

Modbus协议

Modbus

       Modbus是软件上的概念,是一种通讯协议,或者说是一种通讯格式,在7层OSI参考模型中属于应用层协议。

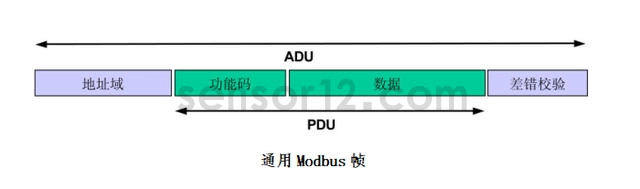

       Modbus协议规定了一帧数据帧包含的内容:地址域 + 功能码 + 数据 + 差错校验。

       Modbus不仅可以基于RS485总线,也可以基于TCPIP。基于RS85的总线的称为Modbus-RTU,基于TCPIP称为Modbus TCP。

       调试Modbus可以使用modbus poll软件。




如果需要给传感器增加无线传输功能,可以通过增加无线物联网控制器实现。
● 内置电池或外接5V电源供电
● 无线传输方式支持4G、NB、WIFI、LORA
● 支持所有传感器接口
