4-20mA接收电路设计

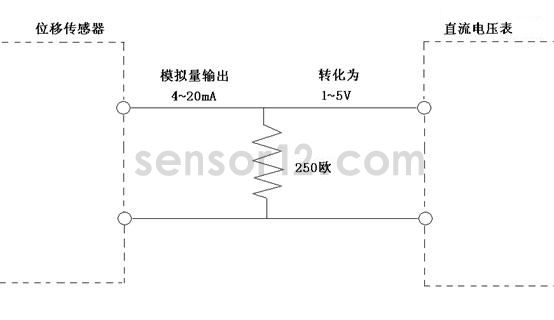

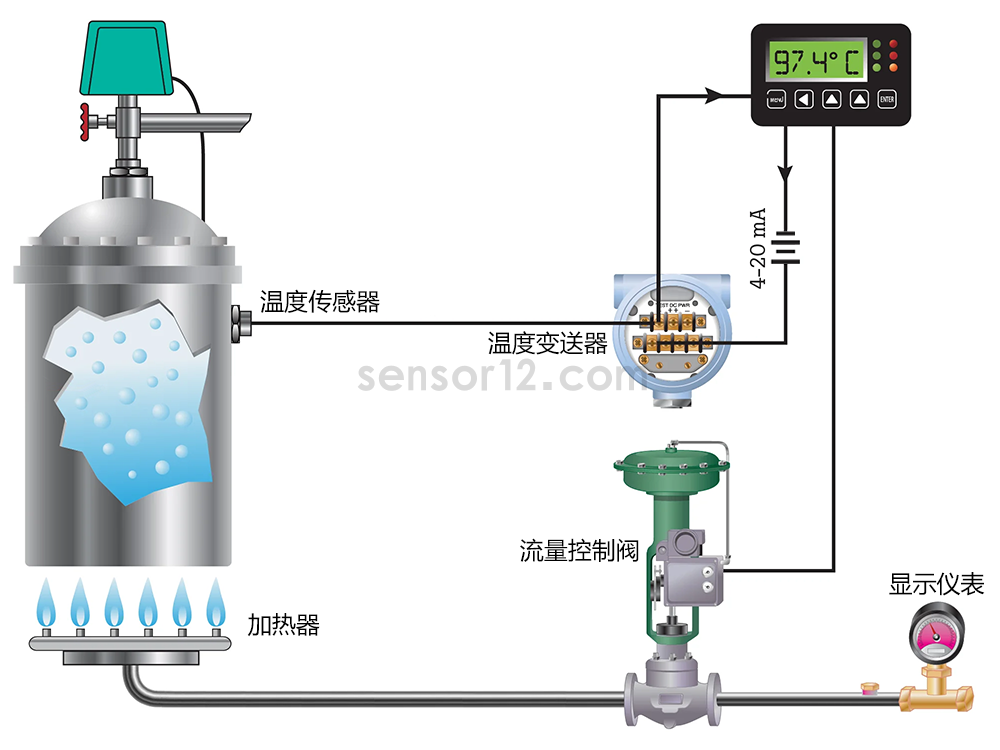

4-20mA接收电路

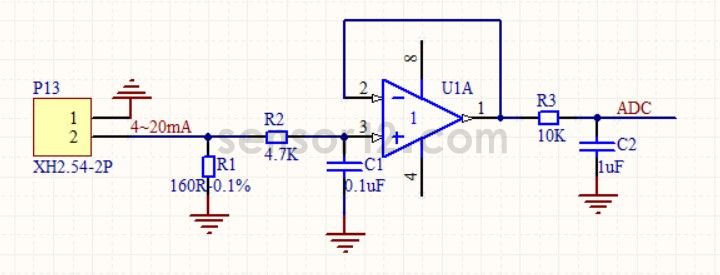

上图是稳定工作的4-20mA接收电路图。

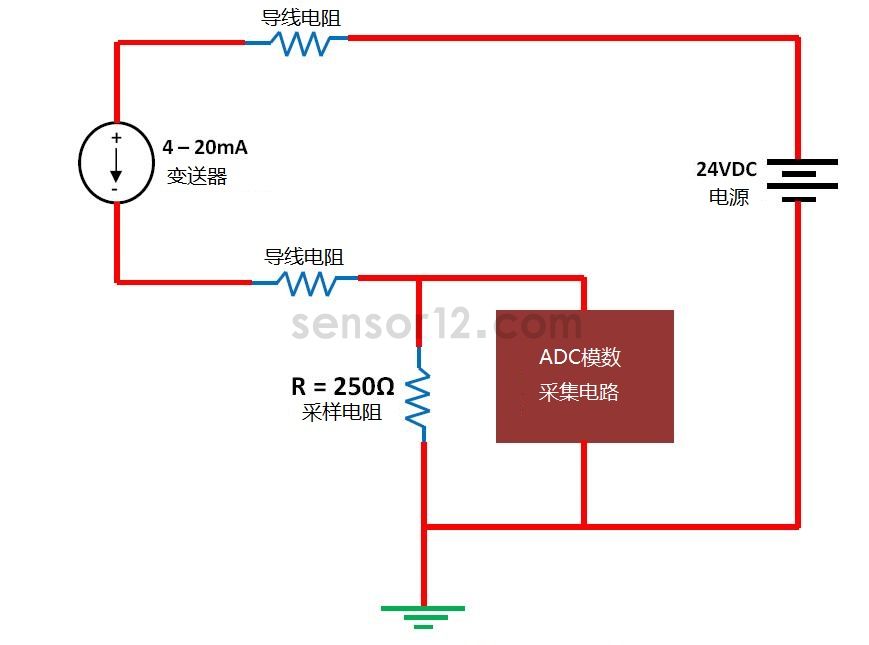

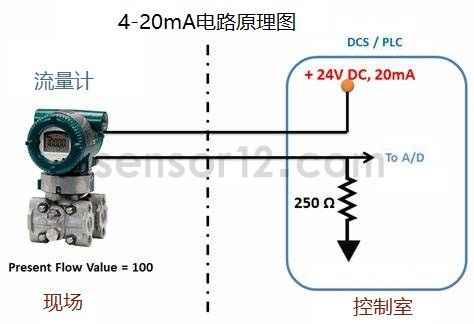

R1是160欧采样电阻,按照最大输出20mA计算,输出最大电压为20mA×160欧=3.2V。

R2、C1和R3、C2组成RC滤波电路。

U1运算放大器设计为电压跟随,作用是:

1、利用运放高输入阻抗、低输出阻抗的特点实现信号隔离

理想运放具有无限大的输入阻抗,这意味着在输入端没有电流流入,即“虚断”。利用这一特点,可以有效避免后面的信号处理电路及单片机ADC电路对传感器信号的影响。

2、过压保护

由于运放的输出电压不会超过其电源电压,所以可以利用这一特点作为电压钳位,避免传感器输出信号过大超过单片机承受能力而损坏单片机。

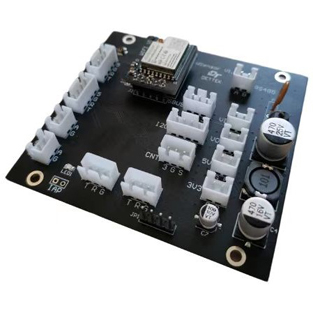

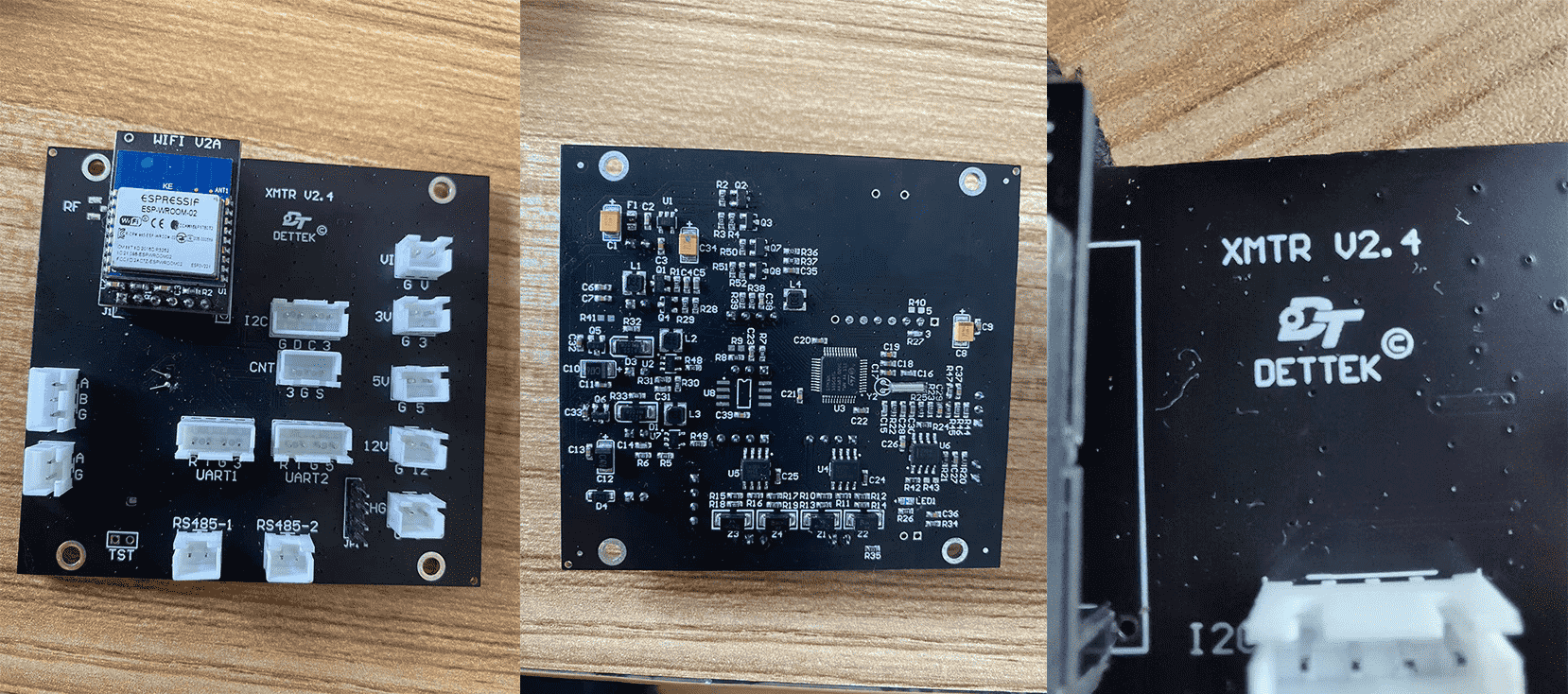

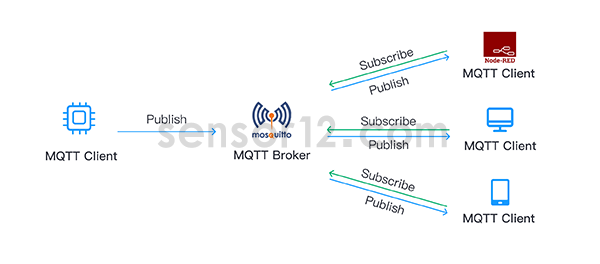

如果需要无线传感器功能,可以通过增加无线物联网控制器实现。
● 内置电池或外接5V电源供电
● 无线传输方式支持4G、NB、WIFI、LORA
● 支持所有传感器接口

【单片机-传感器】项目定制开发
