针对VR设备在精密注塑与模内切工艺中对微孔阵列尺寸精度及视觉一致性的严苛要求，QM系列闪测仪为解决高密度微孔快速测量难题、统一功能性与美学标准提供了关键技术支撑，对保障产品细节品质及维护品牌形象具有重要意义。

一、背景与挑战：

散热格栅虽为小型部件，却是平衡VR设备工程散热性能与工业设计品质的核心载体。其数量庞大的微型孔洞不仅承担着设备核心散热功能，更构成了产品外观兼具独特"呼吸感"的美学纹理。当前，该部件采用高精度注塑与模内切工艺生产，其质量管控面临两大核心挑战：

（一）检测效率与全面性不足

格栅微孔具有数量庞大、排列密集的特点。传统采用影像仪或显微镜的抽样检测方式，不仅检测效率极低，且检测数据具有片面性，无法全面反映批次产品整体质量水平。

（二）功能性与美学一致性风险

孔径均匀性直接决定通风量与防尘效果，而孔位系统性偏移会导致格栅视觉图案扭曲。目前量产环节缺乏对所有孔位坐标、孔径尺寸的全检手段，不良品流入后续工序将造成整机外观品质降级，更可能引发散热效率不达标等功能性风险。

二、核心管控维度：

为确保散热格栅同时满足散热效能与视觉表现，需对以下微观尺寸实施管控：

（一）单孔尺寸：孔径

孔径是保障散热风量与防尘等级的基础指标。孔径一致性直接决定散热效率的稳定性，同时影响格栅背光视觉呈现的均匀度。

（二）孔位相对精度：孔间距与阵列一致性

孔间距及孔位阵列精度是构成美学图案的核心基础。所有孔位中心坐标需严格契合设计网格，任何规律性偏移或随机性位置波动，均会导致视觉层面出现摩尔纹、区域性暗斑等明显瑕疵。

（三）整体轮廓与边界精度

格栅整体轮廓尺寸需保障与面壳的精准装配，避免出现装配间隙不均或干涉问题；边界孔的位置度直接决定格栅在整机上的视觉起始基准，对周边间隙的感官体验具有显著影响。

三、QM系列闪测仪解决方案：

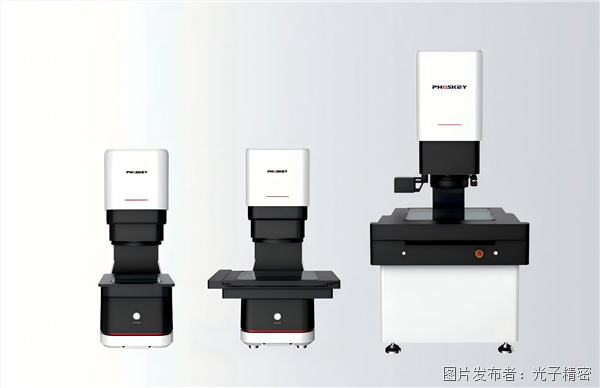

QM系列闪测仪依托大视野、高分辨率及一键式全尺寸测量能力，可在5-10秒内快速获取格栅所有微孔的精准尺寸信息，实现VR/AR眼睛等电子设备功能性与美学指标的一体化管控。

（一）模具验收与试模阶段：精准调试，缩短开发周期

对新模具生产的格栅实施一键式扫描，可快速获取所有微孔的孔径、孔距、位置度等关键数据，并自动生成完整统计报告。模具工程师可依据检测结果精准定位镶针尺寸或位置偏差的具体区域，实施针对性修模，大幅提升调试效率，缩短产品开发周期。

（二）量产来料检验阶段：全检防控，筑牢质量防线

对每批次交付的格栅，可在数十秒内完成全尺寸检测。系统可自动识别并标记孔径超差、孔位偏移等缺陷，同时完成整体质量判定。该模式可实现对供应商质量的精准数据管控，杜绝不良批次流入生产环节。

（三）质量争议仲裁阶段：数据支撑，统一评价标准

针对人工主观性质量争议，QM系列闪测仪的检测报告可作为仲裁依据。通过量化数据明确判定是视觉错觉还是微米级系统性孔位偏移，有效统一设计、质量与生产部门的评价标准，实现主观评价向客观尺寸管控的转化。

在消费者对产品细节品质要求日益提高的市场环境下，散热格栅的工艺品质直接体现企业对产品质量的把控态度。QM系列闪测仪提供了攻克微孔阵列测量行业性难题的成熟方案，不仅可大幅提升检测效率、降低供应链质量风险，更能通过保障产品"细节美学"巩固品牌定位。
